Vertikal Sandwich Busway

Positioning Product: Solusi Transmisi Daya Efisien Dicocogake kanggo Skenario Distribusi Daya Vertikal

Qingdao Fenghua Electric Vertical Sandwich Busway minangka solusi distribusi daya dhuwur saiki sing dirancang kanthi teliti kanggo skenario kayata poros distribusi daya ing bangunan dhuwur lan transmisi daya vertikal ing pabrik industri. Kanthi nggabungake struktur tumpukan kompak "sandwich" kanthi desain sing dioptimalake kanggo instalasi vertikal, produk kasebut entuk pirang-pirang terobosan ing pemanfaatan ruang, efisiensi transmisi daya, safety, lan stabilitas, dadi pilihan utama kanggo distribusi daya vertikal ing setelan arsitektur lan industri modern.

Parameter teknis

Teknologi Inti: Terobosan Kinerja ing Lingkungan Vertikal

1. Struktur Numpuk "Sandwich" sing Disesuaikan: Desain Kompak Dicocogake kanggo Spasi Vertikal

Produk kasebut nggunakake struktur "sandwich" sing nampilake tumpukan konduktor telung fase tanpa celah. Konduktor kasebut langsung terisolasi saka siji liyane nggunakake bahan dielektrik kanthi kinerja dhuwur, saengga bisa ngilangi kesenjangan udara ing antarane fase. Dioptimalake khusus kanggo skenario instalasi vertikal, susunan konduktor lan struktur enclosure wis ditapis kanggo nyuda volume sakabèhé luwih saka 30% dibandhingake karo sistem busway tradisional. Desain iki ngidini kanggo pas sampurna ing spasi Dibuwang saka shafts distribusi daya, mbisakake kapasitas saiki-mbeta maksimum ing saluran vertikal winates ^.

2. Konduktor Tembaga Kemurnian Tinggi: Njamin Efisiensi Transmisi Daya Vertikal

Tembaga elektrolitik kelas T2 kanthi kemurnian ≥99,95% dipilih minangka bahan konduktor. Ing suhu 20°C, resistivitasé kurang saka 0,01777 Ω·mm²/m, lan konduktivitasé ngluwihi 98%. Ing skenario transmisi daya vertikal, karakteristik low-resistance iki èfèktif nyilikake voltase drop liwat adoh, mesthekake voltase sumber stabil ing saben lantai saka bangunan dhuwur. Lumahing konduktor bisa opsional diobati nganggo timah utawa plating salaka kanggo nambah resistensi karat, mesthekake yen resistensi kontak sing kurang bisa ditindakake sajrone jangka panjang-sanajan ing lingkungan poros distribusi daya sing lembab-saingga ngilangake bebaya overheating potensial.

3. Sistem Dissipasi Panas Vertikal Terpadu: Ngatasi Tantangan Mundhak Suhu Sajrone Jarak Jauh

Kanggo ngatasi masalah panas sing cenderung nglumpukake munggah sajrone instalasi vertikal, sistem kasebut nggunakake jalur disipasi panas vertikal telung tahap: "Konduktor - Lapisan Insulasi - Penutup Logam." Enclosure digawe saka paduan aluminium-magnesium sing diekstrusi, kanthi sirip pembuangan panas longitudinal terpadu ing permukaane. Dibandhingake karo enclosures baja standar, desain iki nambah area lumahing boros panas dening 35% lan ngedongkrak efisiensi konduktivitas termal kaping lima. Ing suhu sekitar 40 ° C, kenaikan suhu saka terminal sambungan tetep ≤60K, nalika casing logam tetep ≤30K-angka uga ngisor standar industri-mangkono njamin operasi stabil sak long-distance transmisi daya vertikal.

4. Desain Safety Nglawan "Efek Cerobong Asap": Nggawe Barrier Fire Vertikal sing Kuat

Struktur gapless "sandwich" rampung ngilangi saluran udara sing terus-terusan; yen ana geni, aliran udara panas dicegah supaya ora nyebar munggah liwat sistem busway. Iki kanthi efektif ngilangi "efek cerobong asap" ing sumbere lan wis kasil lulus tes dening lembaga safety geni nasional sing berwibawa. Salajengipun, varian tahan geni kasedhiya minangka pilihan; nggunakake lapisan insulasi komposit saka tape mika lan karet silikon ceramifying, versi iki bisa njaga sumber daya kanggo liwat 180 menit ing suhu nemen saka 960 ° C, mangkono ketemu syarat ketat kanggo sirkuit safety geni ing bangunan dhuwur.

Fitur Eksklusif kanggo Instalasi Vertikal

1. Sistem Sambungan Vertikal Modular

Nampilake unit standar prefabrikasi pabrik, sistem kasebut nggunakake bolt sing dikontrol torsi kaping pindho lan spring disc kanggo sambungan ing situs. Desain iki ngidini pangaturan toleransi instalasi ± 4mm, kanthi efektif nampung penyimpangan presisi sing ana ing instalasi vertikal. Wektu instalasi saben segmen yaiku ≤10 menit; dibandhingake kabel kabel tradisional, efficiency construction wis apik dening liwat 60%.

2. Desain Plug-in Berlapis: Fleksibel Memenuhi Kebutuhan Daya Khusus Lantai

Stopkontak tunyuk bisa dibukak ing sembarang posisi vertikal ing sadawane trunking busbar. Unit tunyuk ndhukung hot-plugging (selipan lan njabut ing kahanan urip), mesthekake urutan sambungan "ground-first, ground-last" kanggo ngilangi risiko arcing listrik. Saben lantai bisa kanthi fleksibel ngatur unit tunyuk adhedhasar syarat daya tartamtu tanpa perlu rewire kabeh segmen busbar-sampurna nampung pangaturan tata lantai lan perlu expansion kapasitas khas bangunan dhuwur.

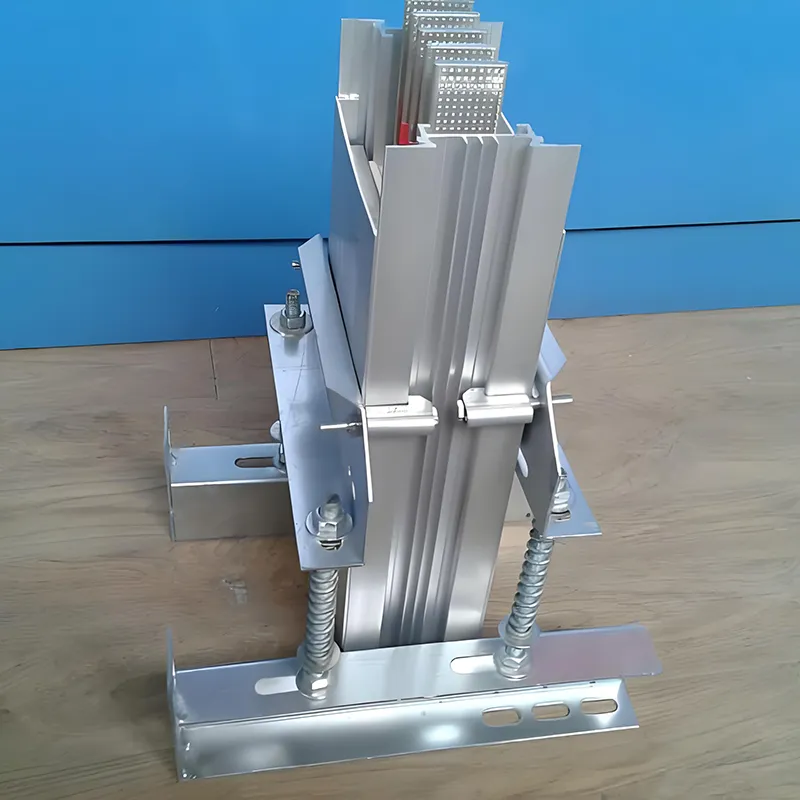

3. Penguatan Anti-Drop lan Seismik

Dirancang khusus kanggo skenario instalasi vertikal, sistem kasebut dilengkapi kurung anti-gulung khusus lan komponen penguat seismik sing bisa nahan dampak lindhu gedhene 8, saéngga njamin stabilitas struktur trunking busbar ing kahanan operasi sing ekstrim. Jarak braket bisa diatur kanthi fleksibel miturut syarat dhuwur lantai: ≤3m kanggo bagean lurus lan ≤1.5m kanggo bagean pojok.

Skenario Aplikasi

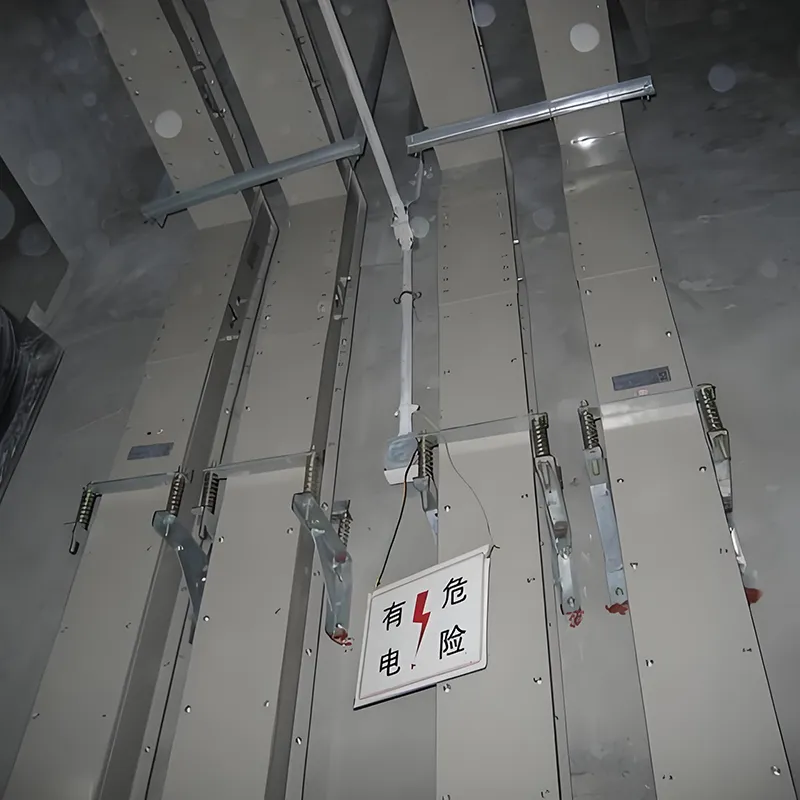

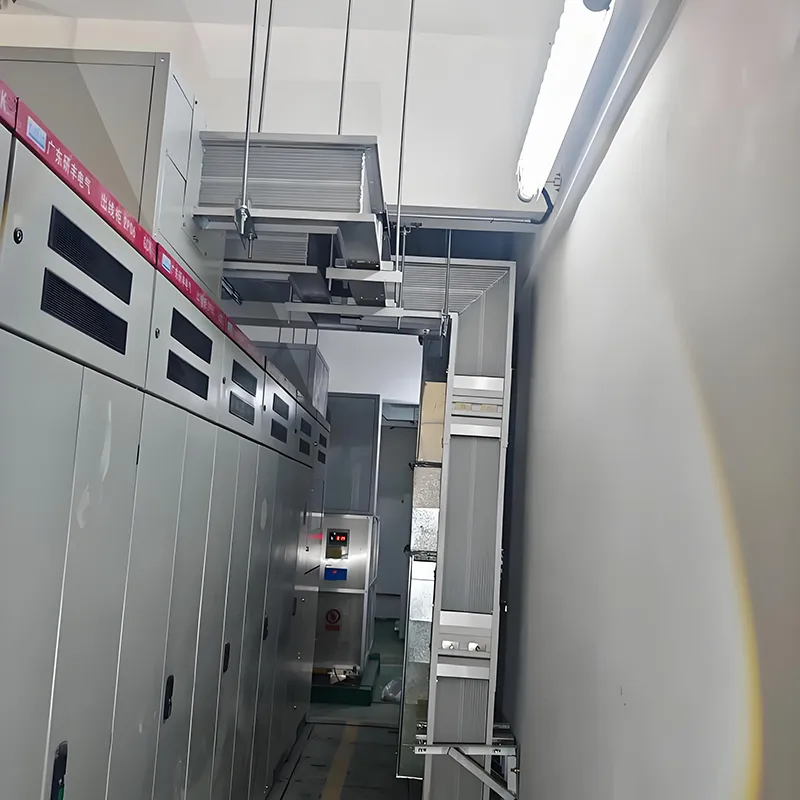

1. Dhuwur-Rise Building Power Distribusi Shafts

Vertikal routed ing shafts distribusi daya, sistem serves minangka panggantos kanggo kabel tradisional. Kanggo kapasitas saiki padha, iku occupies mung siji-katelu saka spasi dibutuhake dening kabel, èfèktif mutusake masalah masalah kritis papan winates ing dhuwur-munggah daya distribusi shafts. Struktur sing ditutup kanthi lengkap ngilangi bebaya kayata infestasi rodent lan risiko geni, saéngga nambah safety sakabèhé sistem distribusi tenaga bangunan.

2. Transmisi Daya Vertikal ing Pabrik Industri

Nyedhiyakake sumber daya backbone vertikal kanggo peralatan skala gedhe lan jalur produksi otomatis ing fasilitas industri multi-crita. Kapadhetan arus sing dhuwur banget cocog kanggo tata letak peralatan sing konsentrasi, dene kemampuan modular ndhukung pangaturan fleksibel kanggo jalur produksi.

3. Lingkungan Vertikal Khusus

Produk resin cast anti banyu cocok kanggo transmisi daya vertikal ing lingkungan sing lembab lan korosif-kayata trowongan sarana lemah lan sistem transit rel. Produk tahan geni ditrapake kanggo skenario distribusi daya vertikal kanthi syarat safety geni sing ketat, kayata sing ditemokake ing industri petrokimia lan tenaga nuklir.

Nilai Pelanggan

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. mapan ing kutha pesisir Qingdao sing apik, ing Wilayah Anyar Pantai Barat. Diadegake ing taun 2005, perusahaan kasebut minangka produsen terkemuka sing duwe spesialisasi ing produk listrik, kalebu tray kabel, sistem trunking busbar, lan lemari distribusi daya. Anak perusahaan kita, Qingdao Fenghua Electric Co., Ltd., makaryakke minangka pelengkap kanggo perusahaan induk kita, kanthi bebarengan nggawe matriks produk lengkap sing nyakup kabeh spektrum peralatan distribusi daya. Ing taun anyar, perusahaan wis maintained prasetya mantep kanggo inovasi, entuk asil apik banget ing alam konservasi energi lan nyuda konsumsi. Sawetara produk kita - kayata tray kabel sing ngunci dhewe lan busduct komposit tembaga-aluminium - wis entuk pangenalan pasar amarga nilai tambah dhuwur lan konten teknologi canggih. Salajengipun, kita duwe laporan tes lengkap lan sertifikat sertifikasi wajib sing nyakup macem-macem spesifikasi busduct, supaya kita bisa nyukupi kabutuhan klien sing maneka warna lan macem-macem.

Kanthi milih Busway Sandwich Vertikal Qingdao Fenghua Electric, sampeyan entuk manfaat saka:

• Optimasi Spasi: Pemanfaatan ruang vertikal tambah kaping telu, saéngga cocog kanggo lingkungan terbatas sing khas saka poros distribusi daya.

• Efisiensi Energi: Nampilake konduktor tembaga sing tahan kurang lan desain struktur reaktansi sing kurang, nyuda kerugian distribusi daya kanthi 10% nganti 20% saben taun.

• Safety lan linuwih: Nggabungake anti-"efek cerobong asep" desain kajawi sawetara lapisan pangayoman, iku netepake alangi geni vertikal kuat.

• Fleksibel Adaptabilitas: Kanthi antarmuka plug-in dilapisi lan kemampuan instalasi modular, iku accommodates pangaturan tata lantai mangsa lan syarat expansion peralatan.

• Brand Assurance: Didhukung dening 18 taun keahlian manufaktur khusus saka Qingdao Fenghua, kita nyedhiyakake layanan sawise-sales lengkap lan dhukungan teknis.

FAQ

1. Apa sing diarani busway sandwich vertikal?

Busway sandwich vertikal minangka sistem distribusi arus dhuwur sing kompak kanthi konduktor tembaga sing ditumpuk, dirancang kanggo transmisi daya vertikal sing aman lan efisien ing bangunan dhuwur lan bengkel industri.

2. Apa rating saiki lan voltase?

Busway vertikal Fenghua Electric dirating 250A–6300A lan ≤690VAC, cocok kanggo macem-macem aplikasi distribusi arus dhuwur voltase rendah.

3. Apa bahan sing digunakake kanggo konduktor?

Tembaga elektrolitik T2 kemurnian dhuwur digunakake, njamin mundhut kurang, konduktivitas dhuwur, lan linuwih jangka panjang.

4. Apa tingkat proteksi sing kasedhiya?

Proteksi kisaran saka IP54 nganti IP68, gumantung saka model, dadi cocok kanggo lingkungan njero ruangan, ruangan, lan kasar.

5. Bisa busway digunakake ing wilayah rawan geni?

Ya, model tahan geni nduweni insulasi sing dirating nganti 180 ° C lan daya tahan sirkuit cendhak sing dirancang kanggo operasi sing aman ing kahanan geni.

6. Carane dhuwur bisa diinstal vertikal?

Instalasi vertikal bisa nganti 200 meter, gumantung saka jinis busway lan syarat muatan.

7. Apa instalasi gampang?

Ya, desain modular lan struktur kompak ngidini instalasi cepet lan trep, nyuda tenaga kerja lan wektu proyek.

8. Endi sing umum digunakake?

Cocog kanggo poros bangunan dhuwur, bengkel industri, pabrik, pusat data, lan skenario distribusi arus dhuwur vertikal liyane.
